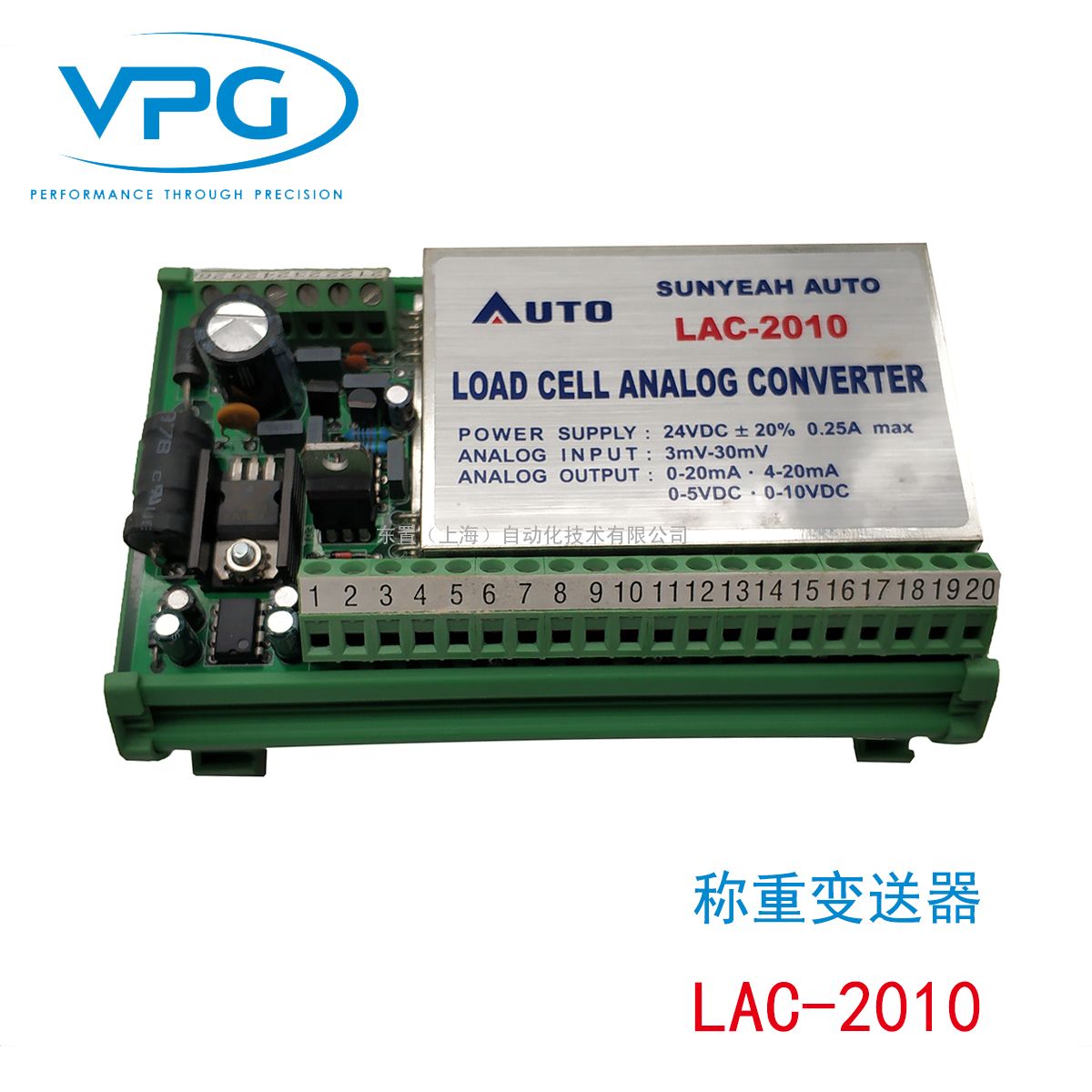

SUNYEAH AUTO称重变送器 重量传感器 放大器 模拟量输出4-20maLAC-2010

VPG称重传变送器 LAC-2010 可接4个模拟传感器 输出 0-10V 4-20ma

介绍

LAC-2010传感器模拟转换器是利用固态元件整合而成的电子装置。

它们在一个指定的直线性里面对应输入信号的比例项直接地提供一个可

选择的电压或电流输出给使用者。

描述

变送器有意的安装在靠近料斗的位置,藉此减少安装费用。一个完整的

20个端子的终端条*多可连接四个传感器,因此可以省略分别连接的接

线盒。

二个螺丝钉类形终端条提供供电电压连接，传感器配线和模拟输出。

为模拟输出的零点和量程调整是由二组DIP开关和二个微调电位器完

成。

内部包含一个可调整的滤波器用于稳定输出。能使由搅拌器或其他装置

所引起的振动减到*少。

每个转换器被设定成客户规格或工厂标准在出货命令之前提供一完全测

试工作。万一要改变需求, 或检验初始设定, 请依照手册在第 2 部分

中被概略说明的过程。

标准的包装是一个DIN-导轨式安装的工程塑料托架。

转换器可选择110-230 Vac到24 Vdc转换的电源适配器（可选件）作为

电源的供应。

2产品规格

性能

满量程范围3 mV to 30 mV

线性±0.03%（满量程）

激励电压10 Vdc

负载电流200 mA (四个- 350 ohm传感器)

温度稳定性50 ppm/℃ (满量程范围)

环境

操作温度范围-10 to +50℃

存贮温度范围-20 to +70℃

相对湿度范围85%以下，不结露

供电

输入电压24 Vdc ±20%

电源功耗0.25A*大

模拟输出(跳线选择）

电压输出0 to 5, or 0 to 10 Vdc ( 2K ohm*小负载)

电流输出0 to 20,or 4 to 20 mA ( 500 ohm*大负载)

配置

粗调零4-位置拨码开关

细调零20-圈电位器

粗调量程4-位置拨码开关

细调量程20-圈电位器

模拟滤波器可调节270°单圈电位器

外观

外形尺寸134mm x 90mm x 55mm (L x H x D)

安装方式DIN导轨

材料工程塑料

重量220g

配线连接终端连接端子

可选件

110-230 Vac电源适配器

SunYeah Auto不断地在寻求改善产品质量和性能，规格可能因此改变。
